管式螺旋輸送機

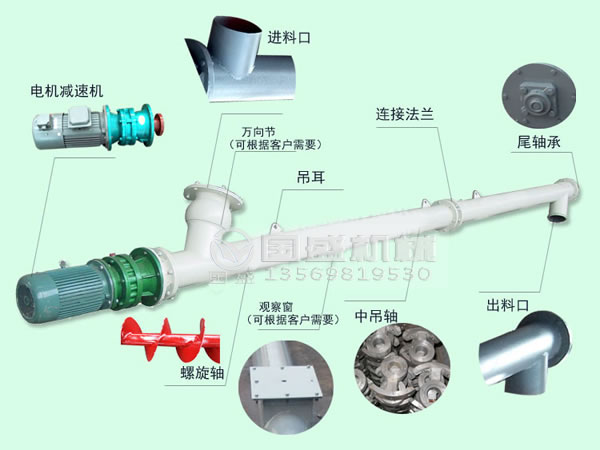

管式螺旋輸送機是我公司特別推出的精細類輸送設備，俗稱絞龍，它采用密封管式的外形，整個傳輸過程可在一個密封的槽中進行，是現代化工農業各部門機械化運輸工作的主要機組，可使運輸工作減輕勞動強度，提高工作效率，應用范圍很廣。管式螺旋輸送機適用于各行業，如建材、化工、電力、冶金、煤炭、糧食等行業，并能夠水平、傾斜或垂直輸送粉狀、粒狀和小塊狀物料，如煤、灰、渣、水泥、糧食等。

應用范圍

1.使用的環境溫度為—20~50℃ ；輸送機的傾角β≤20°；輸送長度一般小于40m，較長不超過70m。

2.輸送長度一般小于40m，較長不超過70m，物料溫度小于200℃。

3.廣泛應用于建材、化工、電力、冶金、煤礦炭、糧食等行業，可輸送粉狀、粒狀和小塊狀物料，不適于輸送易變質的、粘性大的、易結塊的物料。

產品特點

1.結構簡單，成本較低，適應性強、安裝維修保養方便、壽命長。

2.整機體積小、轉速高，確保快速均勻輸送。橫截面積也較小，尺寸緊湊，可在卸料作業中進出車廂或倉庫，

3.承載能力大、安全可靠，單位消耗的能量大，裝貨卸貨非常方便

4.密封性能相對較好，外殼采用無縫鋼管制作，端部采用法蘭互相連接成一體，剛性好，利于輸送一些易飛揚的、熾熱的或氣味非常強烈的物料，有效的減小對環境的污染，改善工人的作業條件。

5.出料端設有清掃裝置，該管式螺旋輸送機噪聲低、適應性強，進出料口位置布置靈活。

6.物料在輸送輸送過程中容易研碎及磨損，所以螺旋葉片和料槽的磨損較為嚴重。

7.可使一臺輸送機同時向兩個方向輸送物料，集向中心或遠離中心，能夠逆向輸送。

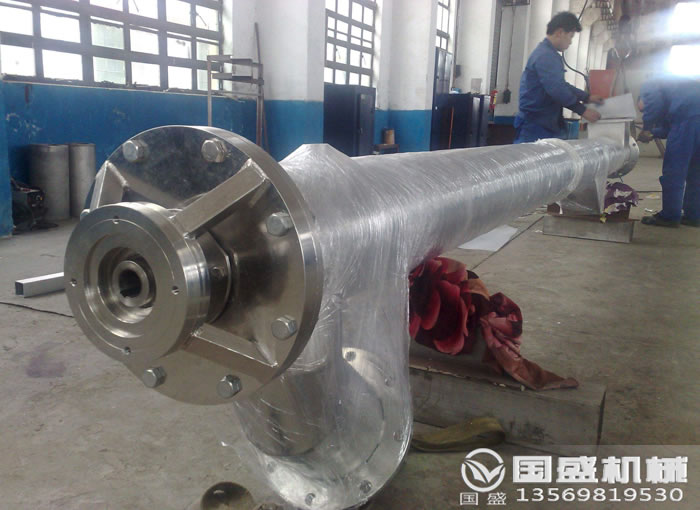

不銹鋼管式螺旋輸送機優點

不銹鋼管式螺旋輸送機主要有耐酸，耐堿，耐高溫或耐低溫，耐磨，不易生銹及不易污染物料等優點。其材質可以是304，316L，321，或有些特殊場合采用鈦鋼等材質，根據不同的使用領域選用合適的不銹鋼材質。

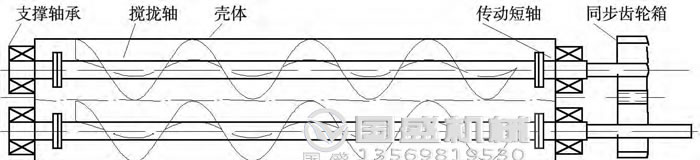

工作原理

利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作，頭部及尾部軸承移至殼體外。螺旋軸轉動時，由于物料的重力及其與槽體壁所產生的摩擦力，物料只能在旋轉螺旋葉片的推移下沿著輸送機的槽底向前移動，物料的摩擦阻力其實就是物料自身重量和螺旋輸送機機殼從而造成物料不與螺旋輸送機葉片一起旋轉的力。

管式螺旋輸送機吊軸采用滑動軸承，設有防塵密封裝置，軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦，吊軸和螺旋軸利用滑塊銜接。

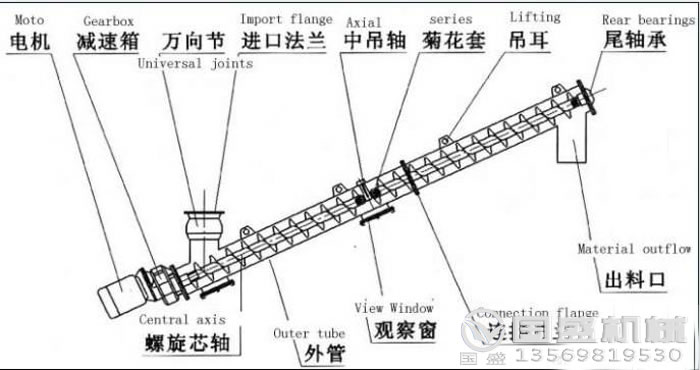

布置形式

型號參數

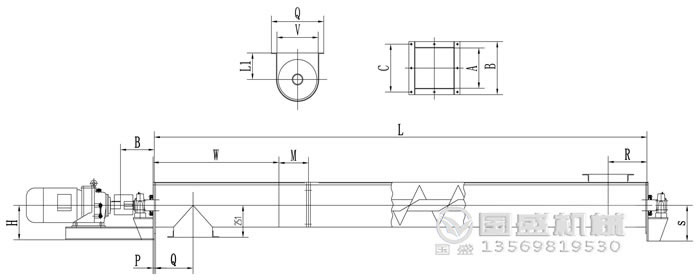

尺寸對照表

型號	W	A	B	C	D	N	Q	Y	L	K	R	S	P	O	H	V	J	T	G	L
LS100	2500	100	180	146	10	4	180	190	90	112	180	112	60	178	120	160	14	163	1500 2000 2500	3500-40000
LS160	2500	160	240	206	10	4	200	190	112	115	200	150	60	270	120	160	14	190
LS200	3000	200	300	256	14	8	225	190	112	180	225	180	60	308	160	200	14	212
LS250	3000	250	350	306	14	8	250	190	140	224	250	224	60	336	200	250	18	240		40000-80000
LS315	3000	315	425	370	14	8	330	190	214	280	390	250	60	443	300	350	20	340
LS400	3000	400	500	456	14	8	3580	190	224	355	390	280	60	533	320	400	24	384
LS500	3000	500	600	556	14	8	400	190	280	400	400	340	80	662	400	500	24	440	2000 2500 3500	5500-80000
LS630	3000	360	730	686	14	8	450	190	355	500	450	420	80	763	500	630	24	555
LS800	3000	800	920	868	18	16	550	340	450	630	550	520	80	970	632	800	30	650
LS1000	3000	1000	1120	1068	18	16	650	360	560	710	630	630	80	1190	710	1000	30	760		6000-60000
LS1250	3000	1250	1370	1318	18	16	800	380	710	800	800	760	80	1440	800	800	30	910		6000-60000

型號與轉速配比

型號	轉速(r/min)	輸送量QΦ=0.33(m3/h)	功率pd1=10m(kw)	功率pd1=30m(kw)	螺旋直徑（mm)	螺距（mm）
LS100	140	2.2	1.1	1.6	100	100
LS160	120	7.6	1.5	2.8	160	160
LS200	90	11	2.2	3.2	200	200
LS250	90	22	2.4	5.3	250	250
LS315	75	36.4	3.2	8.4	315	315
LS400	75	66.1	5.1	11	400	355
LS500	60	93.1	4.1	15.3	500	400
LS630	60	160	8.6	25.9	630	450
LS800	45	223	12	36	800	500
LS1000	35	304	16	48	1000	560
LS1250	30	458	24.4	73.3	1250	630

型號	轉速(r/min)	輸送量QΦ=0.33(m3/h)	功率pd1=10m(kw)	功率pd1=30m(kw)	螺旋直徑（mm)	螺距（mm）
LS100	120	1.9	1.0	1.5	100	100
LS160	90	5.7	1.3	2.3	160	160
LS200	75	18	2.1	4.5	200	200
LS250	75	18	2.1	4.5	250	250
LS315	60	29.1	2.9	7	315	315
LS400	60	52.9	4.1	8.9	400	355
LS500	45	69.8	4.7	11.6	500	400
LS630	45	125	6.8	20.4	630	450
LS800	35	174	9.4	28.3	800	500
LS1000	30	261	14.1	42.2	1000	560
LS1250	20	305	16.5	49.5	1250	630

型號	轉速(r/min)	輸送量QΦ=0.33(m3/h)	功率pd1=10m(kw)	功率pd1=30m(kw)	螺旋直徑（mm)	螺距（mm）
LS100	90	1.4	0.9	1.2	100	100
LS160	75	4.8	1.2	2.2	160	160
LS200	60	15	1.9	3.8	200	200
LS250	60	15	1.9	3.8	250	250
LS315	45	21.8	2.5	5.4	315	315
LS400	45	39.6	3.4	6.8	400	355
LS500	35	54.3	4.3	9.2	500	400
LS630	35	97.	5.4	16	630	450
LS800	30	149	8.1	22.4	800	500
LS1000	20	174	9.5	28.6	1000	560
LS1250	16	244	13.3	39.9	1250	630

型號	轉速(r/min)	輸送量QΦ=0.33(m3/h)	功率pd1=10m(kw)	功率pd1=30m(kw)	螺旋直徑（mm)	螺距（mm）
LS100	75	1.2	0.75	1.1	100	100
LS160	60	3.8	1.1	1.8	160	160
LS200	45	11	1.6	3.4	200	200
LS250	45	11	1.6	3.4	250	250
LS315	35	17	2.1	4.4	315	315
LS400	35	1.7	3.1	5.6	400	355
LS500	30	46.5	3.7	8	500	400
LS630	30	73.0	4.6	14	630	450
LS800	20	99.3	5.7	16.7	800	500
LS1000	16	139	7.7	23.2	1000	560
LS1250	13	199	11	33	1250	630

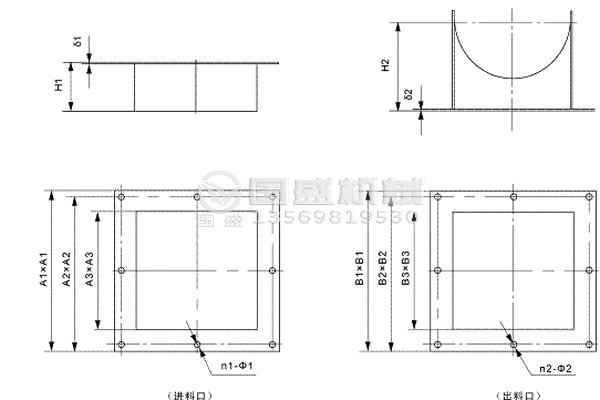

進料口尺寸表

參數	LS160	LS200	LS250	LS315	LS400	LS500	LS630	LS800	LS1000	LS1250
A1	246	306	356	444	528	658	794	960	1160	1410*1160
A2	226	272	330	394	492	608	752	888	1090	1338*1090
A3	180	220	270	334	420	524	660	800	1000	1250*1000
H1	75	100	120	140	160	160	180	180	200	200
δ1	3	3	3	4	4	4	6	6	8	8
n1	8	8	8	8	8	8	8	16	20	22
Φ1	9	9	9	13	13	13	17	14	18	18
B1	252	312	374	442	540	666	806	960	1160	1410*1160
B2	226	272	330	402	496	608	752	888	1090	1338*1090
B2	186	226	276	342	432	532	668	800	1000	1250*1000
H2	135	165	195	225	280	340	430	520	630	760
δ2	3	3	4	4	4	4	6	6	8	8
n2	8	8	8	8	8	8	8	16	20	22
Φ2	9	9	9	13	163	17	17	14	18	18
R	93	113	138	171	216	266	334	419	522	647
